와이어로프 종류 - 스텐 와이어로프


《 스텐 와이어로프 규격 》

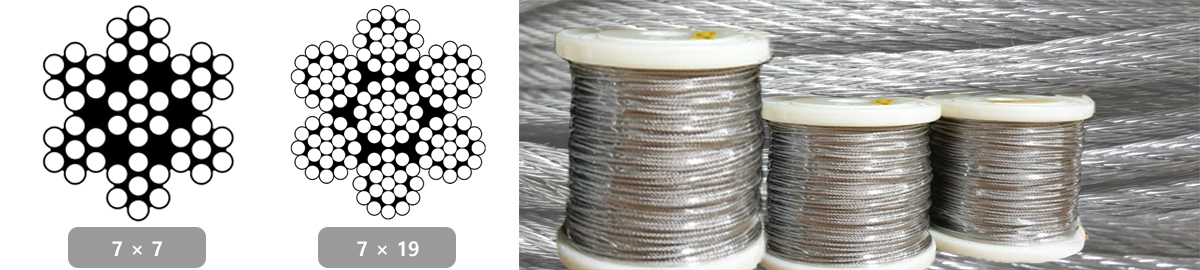

◆ 스텐 로프 규격표(7 x 7 구조)


DIA (mm) 단위중량 (kg/100m) 최소절단하중(kgf)
AISI302,304 AISI316
0.8 0.27 50 -
1.0 0.43 80 -
1.2 0.63 122 100
1.5 0.96 170 150
2 1.57 290 260
2.5 2.70 460 400
3 3.54 660 585
4 6.29 1140 1030
5 9.83 1790 1620
6 14.2 2570 2330
7 19.3 3400 3160
8 25.2 4080 3670
9 31.8 5200 4650
10 39.3 6300 5750
12 56.7 8950 8270
14 77.1 12200 11200
16 101 15900 14700
18 128 20100 18600
20 157 24800 23000
22 190 29600 27800





◆ 스텐 로프 규격표(7 x 19 구조)


DIA (mm) 단위중량 (kg/100m) 최소절단하중(kgf)
AISI302,304 AISI316
2.0 1.70 280 230
2.5 2.75 440 390
3.0 3.42 625 540
4.0 6.09 1090 960
5.0 9.52 1700 1490
6.0 13.8 2460 2150
8.0 24.3 4100 3820
9.0 30.8 5450 4840
10 38.1 6580 5970
12 54.8 9480 8810
13 64.3 10900 10100
14 74.6 12600 11700
16 97.4 16100 14470
18 123 20400 18100
20 152 24900 22000
22 184 30100 26500
24 219 34500 30600
26 257 40600 35900
32 3907 58700 54400
