와이어로프 종류 - 비자전로프(헤라클레스)

《 비자전로프의 종류와 규격 》

◆　비자전 로프의 정의

로프는 다수의 소선을 나선상으로 꼬아 만들기 때문에 로프에 하중이 가해지면 풀리는 방향으로 회전하려는 성질(자전성)을 가진다. 이러한 로프의 자전성을 적게 제조한 로프를 비자전 로프라고 한다.

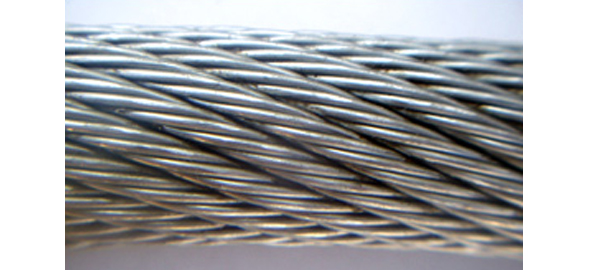

◆　비자전 로프 _다층연 로프

다층연 로프는스트랜드를 2층 또는 3층으로 꼬아 만들어 각 층별로 꼬임방향을 반대로 하여 로프의 자전성을 최소화시킨 로프를 말한다.

- 로프 표면이 평활하고 유연성이 우수하다.

- 일반로프에 비해 절단하중이 높다.

- 소선이 단선되더라도 돌출되는 현상이 적어 설비 손상이 적다.

- 비자전성이 우수하다.

- 주로 고양정 Crane에 사용된다.

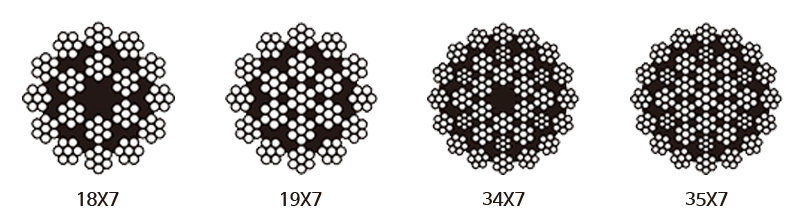

◆　비자전 로프 종류

18×7
와이어 로프 직경		최소 절단 하중 (Metric Tons)					중량 (kg/100m)
mm	inch	A종 (1620N/mm²)	B종 (1770N/mm²)	C종 (1910N/mm²)	IPS	EIPS	중량 (kg/100m)
10		5.59	6.10	6.61			40
(11.11)	7/16				7.09	7.85	49.11
(12.7)	1/2				9.25	10.3	63.99
14		10.9	11.9	12.9			81.85
(14.29)	9/16				11.7	13.0	81.85
(15.88)	5/8				14.4	16.0	101.2
16		14.3	15.6	16.9			101.2
18		18.2	19.8	21.5			130
(19.05)	3/4				20.9	23.0	144.4
20		22.3	24.4	26.4			160
(22.23)	7/8				28.3	31.4	196.4
22.4		28.0	30.6	33.1			196.4
25		34.9	38.1	41.3			257.5
(25.4)	1				37.0	41.0	257.5
28		43.8	47.8	51.8			325.9
(28.58)	1-1/8				46.9	51.9	325.9
30		50.3	54.9	59.4			360
31.5		55.5	60.5	65.5			360
(31.75)	1-1/4				57.9	64.0	401.8
33.5		62.8	68.4	74.1			450
(34.93)	1-3/8				70.1	77.6	486.6
35.5		70.5	76.8	83.2			504
37.5		78.7	85.7	92.8			562
(38.1)	1-1/2				83.3	92.5	578.9
40		89.4	97.6	105.7			640

19x7
와이어 로프 직경		최소 절단 하중 (Metric Tons)					중량 (kg/100m)
mm	inch	A종 (1620N/mm²)	B종 (1770N/mm²)	C종 (1910N/mm²)	IPS	EIPS	중량 (kg/100m)
10		6.00	6.54	7308			46.2
(11.11)	7/16				7.09	7.85	52.09
(12.7)	1/2				9.25	10.3	66.97
14		11.7	12.8	13.9			86.31
(14.29)	9/16				11.7	13.0	86.31
(15.88)	5/8				14.4	16.0	105.7
16		15.4	16.8	18.2			105.7
18		19.5	21.3	23.0			150
(19.05)	3/4				20.9	23.0	151.8
20		24.0	26.2	28.3			185
(22.23)	7/8				28.3	31.4	206.9
22.4		30.1	32.8	35.6			232
25		37.5	40.9	44.3			270.8
(25.4)	1				37.0	41.0	270.8
28		47.0	51.3	55.5			342.3
(28.58)	1-1/8				46.9	51.9	342.3
30		54.0	58.9	63.8			416
31.5		59.5	64.9	70.3			421.7
(31.75)	1-1/4				57.9	64.0	422.6
33.5		67.3	73.4	79.5			469.6
(34.93)	1-3/8				70.1	77.6	510.4
35.5		75.6	82.4	89.3			582
37.5		84.4	91.9	99.6			602.8
(38.1)	1-1/2				83.3	92.5	607.2
40		95.9	104.6	113.4			670.9

34x7
와이어 로프 직경		최소 절단 하중 (Metric Tons)					중량 (kg/100m)
mm	inch	A종 (1620N/mm²)	B종 (1770N/mm²)	C종 (1910N/mm²)	IPS	EIPS	중량 (kg/100m)
14		10.9	11.9	12.9			79.85
(15.88)	5/8				14.4	16.0	102.7
16		14.3	15.6	16.9			104.3
18		18.1	19.8	21.4			132
(19.05)	3/4				20.9	23.0	147.1
20		22.4	24.4	26.5			163
(22.23)	7/8				28.3	31.4	193
25		35.0	38.2	41.3			254.6
(25.4)	1				37.0	41.0	257.7
28		43.9	47.9	51.8			313
(28.58)	1-1/8				46.9	51.9	326.1
30		50.4	54.9	59.5			416.6
(31.75)	1-1/4				57.9	64.0	466.6
(34.93)	1-3/8				70.1	77.6	564.7
40		89.6	97.6	106			670.3

35x7
와이어 로프 직경		최소 절단 하중 (Metric Tons)					중량 (kg/100m)
mm	inch	A종 (1620N/mm²)	B종 (1770N/mm²)	C종 (1910N/mm²)	IPS	EIPS	중량 (kg/100m)
14		11.7	12.7	13.8			84.32
(15.88)	5/8				14.4	16.0	108.4
16		15.2	16.6	18.0			110
18		19.3	21.0	22.8			139
(19.05)	3/4				20.9	23.0	156.1
20		23.8	25.9	28.0			172
(22.23)	7/8				28.3	31.4	212.7
25		37.1	40.5	43.9			269.1
(25.4)	1				37.0	41.0	277.7
28		46.6	50.8	55.1			337
(28.58)	1-1/8				46.9	51.9	351.1
30		53.5	58.4	63.3			387
(31.75)	1-1/4				57.9	64.0	433.5
(34.93)	1-3/8				70.1	77.6	524.7
40		95.2	104	113			688

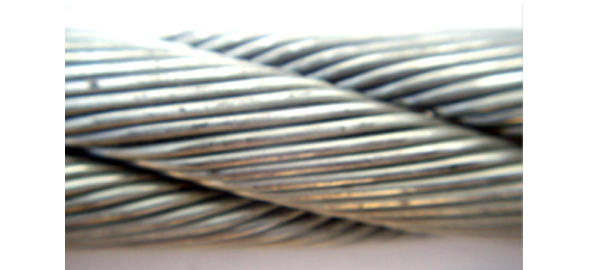

◆　비자전 로프 _싱글 로프

싱글 로프는스트랜드 개수를 4개로 줄여 일반 6연 로프에 비해 자전성을 감소화한 로프를 말한다.

- 로프 형태가 파괴되는 현상이 일어나지 않는다.
- 일반로프에 비해 비자전성이 우수하다.
- 주로 고양정 Crane, 1본 슬링 Crane, 송전가설용 리드용 및 심해관측용으로 사용된다.

◆　비자전 로프 종류

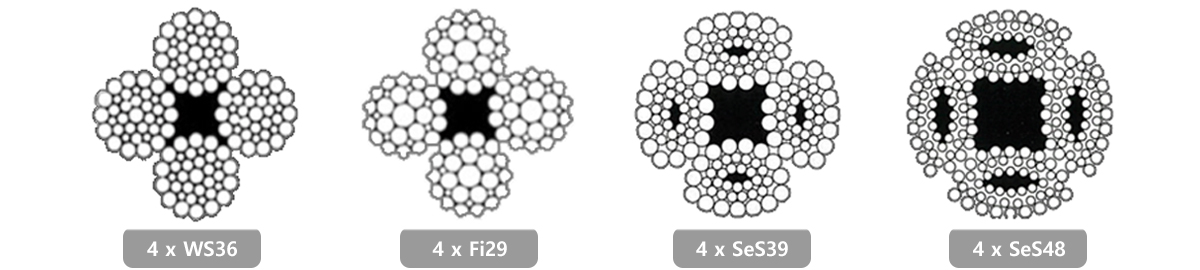

4 x WS36, 4 x Fi29
와이어 로프 직경	최소 절단 하중(Metric Tons)				중량 (kg/100m)
와이어 로프 직경	4 x WS36		4 x Fi29		중량 (kg/100m)
mm	B종 (1770N/mm²)	C종 (1910N/mm²)	B종 (1770N/mm²)	C종 (1910N/mm²)	4 x WS36	4 x Fi29
12	9.14	9.90	9.21	10.0	53.30	60.20
14	12.4	13.5	12.5	13.6	75.00	81.94
16	16.6	17.6	16.4	17.7	98.10	98.40
18	20.6	22.3	20.7	22.4	123.9	124.5
20	25.4	27.5	25.6	27.7	153.0	153.7
22.4	31.9	34.5	32.1	34.8	192.8	248.8
24	36.6	39.6	36.8	39.9	221.0	285.6
25	39.7	43.0	40.0	43.3	240.0	310.0
26	42.9	46.5	43.2	46.8	259.0	259.0
28	49.8	53.9	50.1	54.3	301.0	301.0
30	57.1	61.9	57.5	62.3	345.0	345.0
31.5	63.0	68.2	63.4	68.7	380.4	380.0
33.5	71.3	77.1	71.7	77.7	430.0	432.0
35.5	80.1	86.6	80.5	87.3	482.9	484.3
37.5	89.4	96.6	89.8	97.4	539.3	540.4
40	102	110	102	111	613.1	614.9

4 x SeS39, 4 x SeS48
와이어 로프 직경	최소 절단 하중(Metric Tons)			중량 (kg/100m)
와이어 로프 직경	4 x SeS39		4 x SeS48	중량 (kg/100m)
mm	B종 (1770N/mm²)	C종 (1910N/mm²)	C종 (1910N/mm²)	4 x SeS39	4 x SeS48
8	4.17	4.52		26.24
10	6.52	7.06		41.00
12	9.08	10.2		59.00
12.5	10.2	11.0		64.00
14	12.8	13.9		80.00
16	16.7	18.0	19.3	104.0	105.0
18	21.3	22.8	24.4	134.0	133.0
20	26.1	28.2	30.1	163.0	164.0
22	31.6	34.2	36.4	197.2	198.4
22.4	32.8	35.4	37.7	204.5	206.0
24	36.3	40.7	43.3	235.0	236.0
25	40.7	44.2	45.9	255.0	256.0
26	44.0	47.7	49.7	276.0	277.0
28	51.2	55.4	57.5	325.0	321.0
30	58.7	63.5	66.1	373.0	369.0
31.5		70.1	72.8	411.2	407.0
32	66.8	72.3	75.2	424.0	420.0
33.5	73.2	79.2	82.4	465.0	460.0
34	75.4	81.6	84.8	479.0	473.8
35	79.9	86.5	87.7	507.6	502.5
35.5	82.2	88.9	90.2	522.2	517.0
36	84.5	91.5	92.8	537.0	531.7
37.5	91.7	99.3	95.8	582.7	577.0
38	94.2	102	97.3	598.3	592.5
