CHAIN COMPONENT

체인부품 - G80 CS훅크/CG훅크/ES훅크/EG훅크


《 G80 CS훅크/CG훅크/ES훅크/EG훅크 규격 》

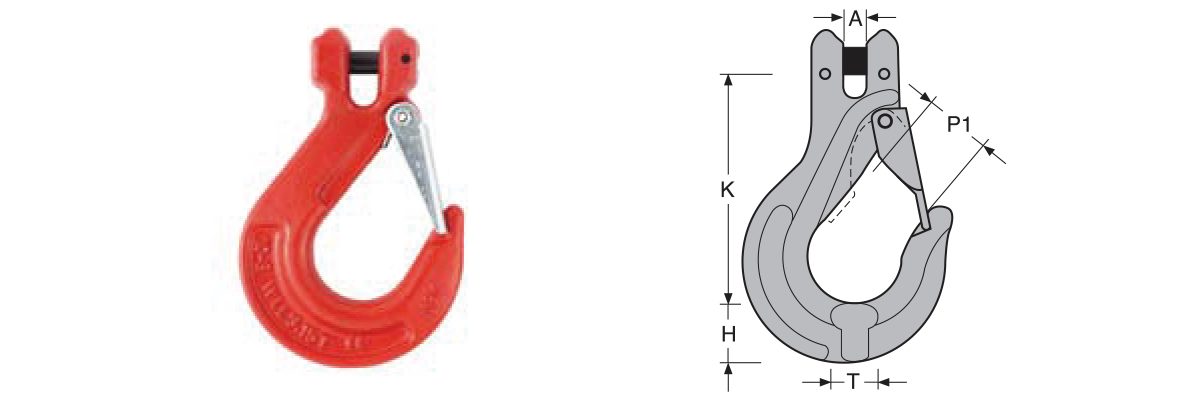

◆　G80 CS훅크

◎ 체인, 와이어 등과 결합하여 중량물을 걸고 리프팅하거나 이동하는데 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
◎ ※주문사이즈 제작가능

Size
(mm)		 S.W.L
(T)		 Dimensions (mm) Weight
(kg)
A K P1 T H
6-8 1.12 7.5 75 22 16 26 0.49
8-8 2 9.5 104 26 22.5 30 0.67
10-8 3.15 12 128 31 29 40 1.36
13-8 5.3 13.5 175 45 41 48 3.2
16-8 5 21 180 48 45 52 4
18/20-8 12.5 23 195 62 52 53 6.7
22 15 25.5 225 70 50 60 8
26 21.2 34 220 100 59 78 15

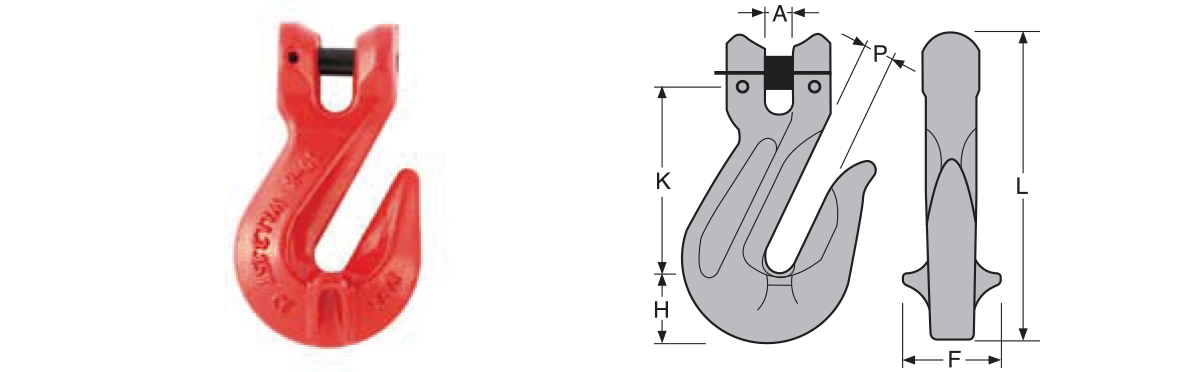

◆　G80 CG훅크

◎ 체인, 와이어 등과 결합하여 중량물을 걸고 리프팅하거나 이동하는데 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
◎ ※주문사이즈 제작가능

Size
(mm)		 S.W.L
(T)		 Dimensions (mm) Weight
(kg)
L P A K
6-8 1.12 80 8 7.5 42 0.2
7-8 2 100 10.8 12 55 0.28
10-8 3.15 120 13.5 12.5 75 0.73
13-8 5.3 160 16.5 14.5 92 1.6
16-/ 8.2 180 19.2 19 98 2
18/20-8 12.5 220 22 23.5 113 4.25
22 15 260 27 26.5 140 9.8
26 21.1 300 30 29 170 11.5

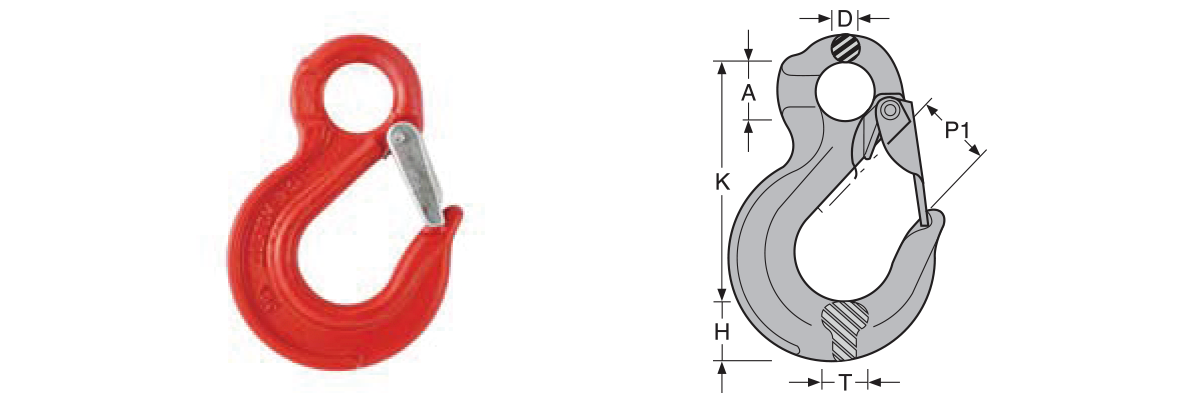

◆　G80 ES훅크

◎ 체인, 와이어 등과 결합하여 중량물을 걸고 리프팅하거나 이동하는데 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
◎ ※주문사이즈 제작가능

Chain Size
(mm)		 S.W.L
(T)		 Dimensions (mm) Weight
(kg)
K P1 A D T H
6 1.2 80 23 80 9 16.5 19 0.16
10 3.2 120 30 38 15 20 32 0.94
13 5.4 152 38 43 19 13 42 1.92
16 8.2 180 46 50 23 36 48 3.16
18/20 12.5 215 48 62 24 52 58 6.2

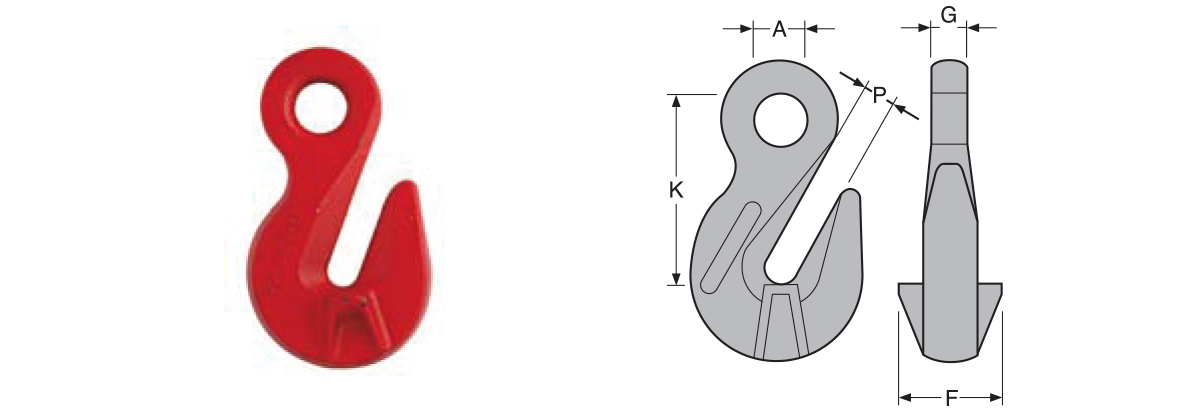

◆　G80 EG훅크

◎ 체인, 와이어 등과 결합하여 중량물을 걸고 리프팅하거나 이동하는데 사용
◎ 사용하중 초과 및 변형시 사용금지
◎ 제품의 개조, 변형금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
◎ ※주문사이즈 제작가능

Size
(mm)		 S.W.L
(T)		 Dimensions (mm) Weight
(kg)
L P A K
6-8/ 1.12 80 8 7.5 42 0.2
7-8 2 100 10.8 12 55 0.28
10-8 3.15 120 13.5 12.5 75 0.73
13-8 5.3 160 16.5 14.5 92 1.6
16-8 8.2 180 19.2 19 98 2
18/20-8 12.5 220 22 23.5 113 4.25
22 15 260 27 26.5 140 9.8
26 21.1 300 30 29 170 11.5
