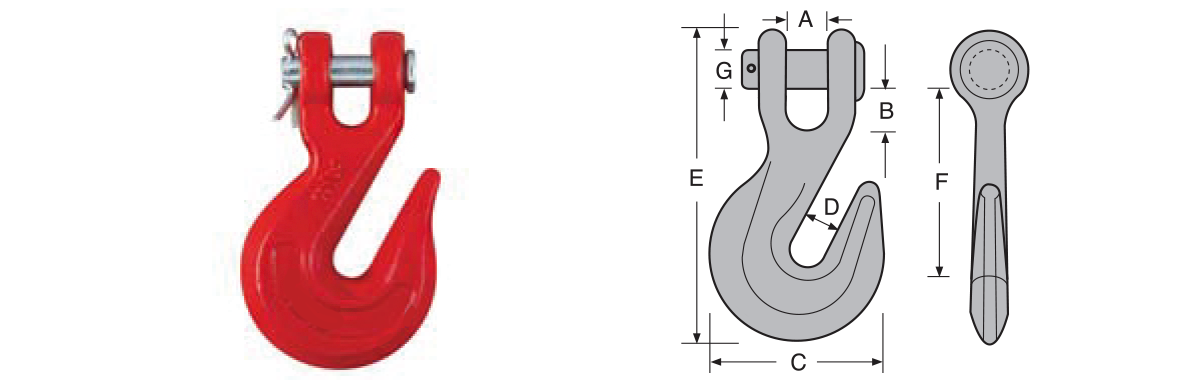

◎ 체인, 와이어 등과 결합하여 중량물을 걸고 리프팅하거나 이동하는데 사용 ◎ 사용하중 초과 및 변형시 사용금지 ◎ 제품의 개조, 변형금지 ◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
| Chain Size(in) | S.W.L(T) | Dimensions (mm) | Weight(kg) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H331 | A331 | (A)H331 | (A)A331 | B | C | D | E | F | G | ||
| 1/4 | 0.88 | 0.95 | 11 | 10.5 | 11.18 | 69.85 | 23.88 | 30.23 | 101.6 | 9.65 | 0.23 |
| 5/16 | 1.3 | 1.95 | 11.5 | 12.5 | 12.7 | 77.72 | 26.92 | 31.75 | 114.81 | 11.18 | 0.34 |
| 3/8 | 1.8 | 2.38 | 14 | 15.5 | 14.99 | 92.2 | 33.27 | 38.1 | 131.06 | 11.94 | 0.51 |
| 7/16 | 2.3 | 3.18 | 16 | 15 | 16.76 | 110.24 | 39.62 | 45.97 | 151.64 | 14.22 | 0.94 |
| 1/2 | 3 | 4 | 19 | 19.5 | 19.05 | 122.17 | 42.93 | 49.28 | 165.86 | 16 | 1.25 |
| 5/8 | 4.2 | 6.1 | 22.5 | 18 | 23.11 | 143 | 50.8 | 60.45 | 200.41 | 19.05 | 2.16 |
| 3/4 | 5.7 | 8.7 | 30 | 30.5 | 33.27 | 187.45 | 63.5 | 76.2 | 254.51 | 25.4 | 5.12 |

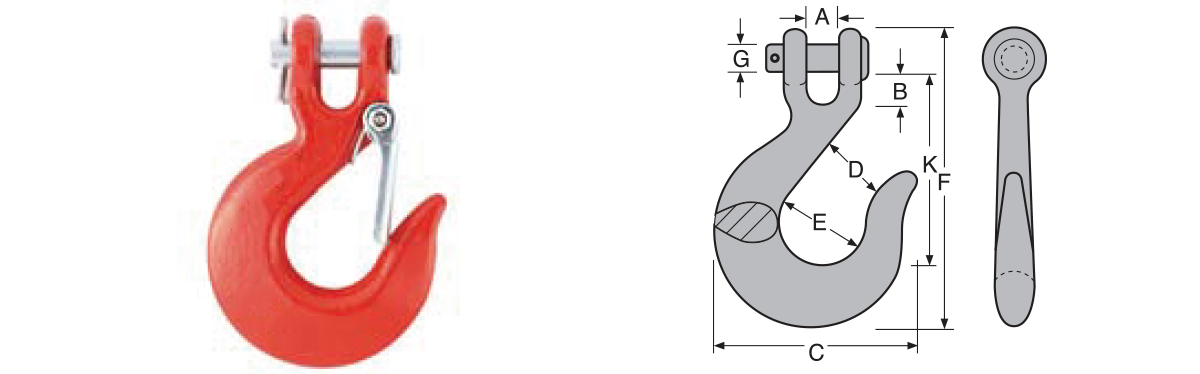

◎ 체인, 와이어 등과 결합하여 중량물을 걸고 리프팅하거나 이동하는데 사용 ◎ 사용하중 초과 및 변형시 사용금지 ◎ 제품의 개조, 변형금지 ◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.
| Size(in) | S.W.L(T) | Dimensions (mm) | Weight(kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H330 | A330 | A | B | C | D | E | F | G | ||
| 1/4 | 0.88 | 0.95 | 11.18 | 11.18 | 45.97 | 30.23 | 77.47 | 41.66 | 9.65 | 0.16 |
| 5/16 | 1.3 | 1.95 | 12.7 | 12.7 | 53.85 | 31.75 | 92.96 | 51.31 | 11.18 | 0.29 |
| 3/8 | 1.8 | 2.38 | 14.99 | 14.99 | 64.26 | 38.1 | 109.47 | 61.21 | 11.94 | 0.45 |
| 1/2 | 3 | 4 | 19.05 | 19.05 | 90.42 | 45.97 | 144.53 | 81.03 | 16 | 0.95 |
| 5/8 | 4.2 | 6.1 | 23.11 | 20.57 | 111.51 | 49.28 | 179.32 | 103.89 | 19.05 | 1.91 |
| 3/4 | 5.7 | 8.7 | 23 | 24 | 128 | - | 200 | 116 | 22.5 | 3.4 |
