SHACKLE

와이어로프 부품 - 스텐샤클


《 스텐샤클 규격 》

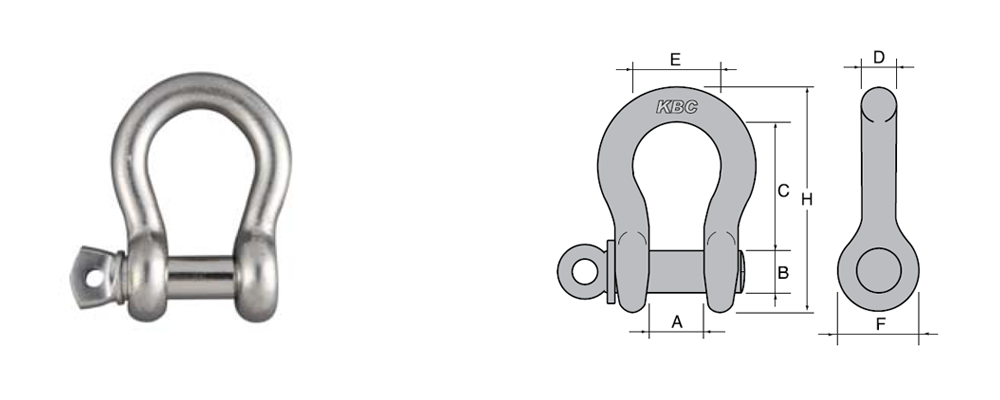

◆　스텐샤클 BC

◎ 재 질 : 스테인리스강(stainless 304,316)
◎ 하중의 사용범위는 샤클고리 부부에만 사용할 것
◎ 사용하중 초과사용금지 / 개조, 변형 시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.


Size (in) Dimensions (mm) Tolerance +/-(in) Weight Each (kg)
A B C D E F H A
1/8 7 3.5 19 3 13.5 9.5 29 0.06 0.018
3/16 9 6 22 4 15 14 37 0.06 0.03
1/4 12 8 28 6 19 15 46 0.06 0.05
5/16 13 9 31 7 21 19 53 0.06 0.09
3/8 16 11 36 9 26 23 63 0.06 0.14
1/2 20 16 48 12 33 30 83 0.06 0.33
5/8 27 19 60 16 43 38 106 0.06 0.62
3/4 32 22 71 19 50 45 126 0.06 1.07
7/8 36 25 84 22 58 53 148 0.06 1.64
1 42 28 95 25 68 60 166 0.06 2.28
1 1/8 46 31 108 29 74 68 189 0.06 3.36
1 1/4 51 35 119 32 82 76 209 0.06 4.31
1 1/2 60 41 146 39 98 92 254 0.13 7.81

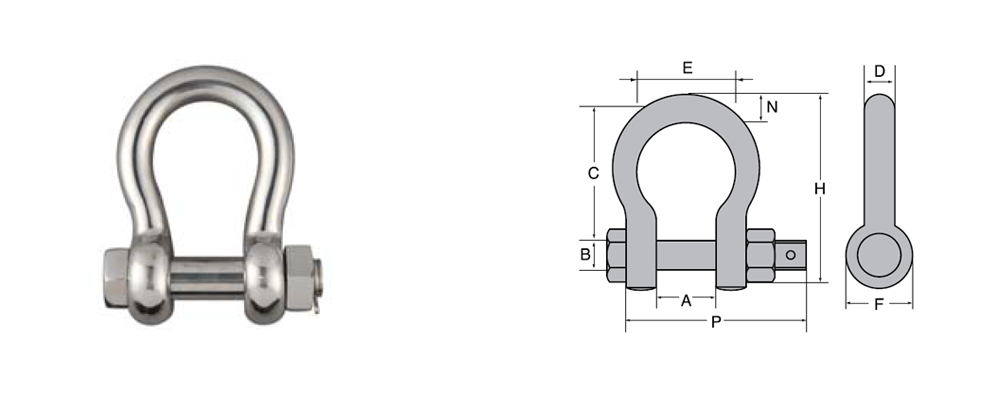

◆　스텐샤클 BB

◎ 재 질 : 스테인리스강
◎ 하중의 사용범위는 샤클고리 부부에만 사용할 것
◎ 사용하중 초과사용금지 / 개조, 변형 시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.


Size (in) Dimensions (mm) Tolerance +/-(in)
A B C D E F H L N A
3/16 0.38 0.25 0.88 0.19 0.6 0.56 1.47 0.98 0.19 0.06
1/4 0.47 0.31 1.13 0.25 0.78 0.61 1.84 1.28 0.25 0.06
5/16 0.53 0.38 1.22 0.31 0.84 0.75 2.09 1.47 0.31 0.06
3/8 0.66 0.44 1.44 0.38 1.03 0.91 2.49 1.78 0.38 0.06
7/16 0.75 0.5 1.69 0.44 1.16 1.06 2.91 2.03 0.44 0.06
1/2 0.81 0.63 1.88 0.5 1.31 1.19 3.28 2.31 0.5 0.06
5/8 1.06 0.75 2.38 0.63 1.69 1.5 4.19 2.94 0.69 0.06
3/4 1.25 0.88 2.81 0.75 2 1.81 4.97 3.5 0.81 0.06
7/8 1.44 1 3.31 0.88 2.28 2.09 5.83 4.03 0.97 0.06
1 1.69 1.13 3.75 1 2.69 2.38 6.56 4.69 1.06 0.06
1 1/8 1.81 1.25 4.25 1.13 2.91 2.69 7.47 5.16 1.25 0.06
1 1/4 2.03 1.38 4.69 1.25 3.25 3 8.25 5.75 1.38 0.06
1 3/8 2.25 1.5 5.25 1.38 3.63 3.31 9.16 6.38 1.5 0.13
1 1/2 2.38 1.63 5.75 1.5 3.88 3.52 10 6.88 1.62 0.13
1 1/2 2.88 2 7 1.75 5 4.19 12.34 8.86 2.25 0.13

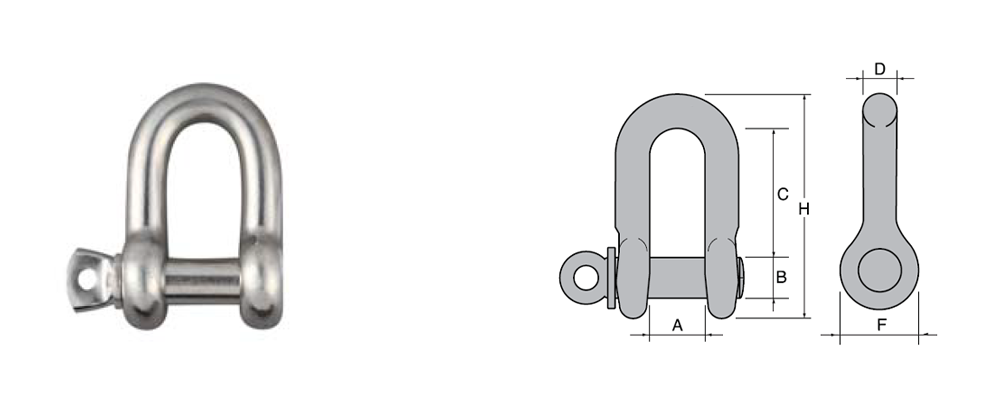

◆　스텐샤클 SC

◎ 재 질 : 스테인리스강(stainless 304,316)
◎ 하중의 사용범위는 샤클고리 부부에만 사용할 것
◎ 사용하중 초과사용금지 / 개조, 변형 시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.


Size (in) Dimensions (mm) Tolerance +/-(in) Weight Each (kg)
A B C D F H A
1/8 7 4 15 3 10 26 0.06 -
3/16 10 6 20 5 13 34 0.06 -
1/4 12 7 15 6 15 40 0.06 0.05
5/16 13 9 19 8 19 48 0.06 0.08
3/8 16 11 23 9 23 58 0.06 0.13
1/2 20 16 30 12 30 77 0.06 0.27
5/8 27 19 38 16 38 95 0.06 0.57
3/4 31 22 46 19 46 115 0.06 1.19
7/8 36 25 53 22 53 135 0.06 1.43
1 43 28 60 25 60 150 0.06 2.16
1 1/8 46 31 68 28 68 172 0.06 3.06
1 1/4 51 35 76 31 76 190 0.06 4.11
1 1/2 61 42 122 37.5 81 220 0.06 6.7





◆　스텐샤클 SB

◎ 재 질 : 스테인리스강
◎ 하중의 사용범위는 샤클고리 부부에만 사용할 것
◎ 사용하중 초과사용금지 / 개조, 변형 시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.


Size (in) Dimensions (mm) Tolerance +/-(in)
A B C D E F H L N A
3/16 0.38 0.25 0.88 0.19 0.6 0.56 1.47 0.98 0.19 0.06
1/4 0.47 0.31 1.13 0.25 0.78 0.61 1.84 1.28 0.25 0.06
5/16 0.53 0.38 1.22 0.31 0.84 0.75 2.09 1.47 0.31 0.06
3/8 0.66 0.44 1.44 0.38 1.03 0.91 2.49 1.78 0.38 0.06
7/16 0.75 0.5 1.69 0.44 1.16 1.06 2.91 2.03 0.44 0.06
1/2 0.81 0.63 1.88 0.5 1.31 1.19 3.28 2.31 0.5 0.06
5/8 1.06 0.75 2.38 0.63 1.69 1.5 4.19 2.94 0.69 0.06
3/4 1.25 0.88 2.81 0.75 2 1.81 4.97 3.5 0.81 0.06
7/8 1.44 1 3.31 0.88 2.28 2.09 5.83 4.03 0.97 0.06
1 1.69 1.13 3.75 1 2.69 2.38 6.56 4.69 1.06 0.06
1 1/8 1.81 1.25 4.25 1.13 2.91 2.69 7.47 5.16 1.25 0.06
1 1/4 2.03 1.38 4.69 1.25 3.25 3 8.25 5.75 1.38 0.06
1 3/8 2.25 1.5 5.25 1.38 3.63 3.31 9.16 6.38 1.5 0.13
1 1/2 2.38 1.63 5.75 1.5 3.88 3.52 10 6.88 1.62 0.13
1 1/2 2.88 2 7 1.75 5 4.19 12.34 8.86 2.25 0.13
2 3.25 2.25 7.75 2 5.75 4.81 13.68 9.97 2.4 0.13

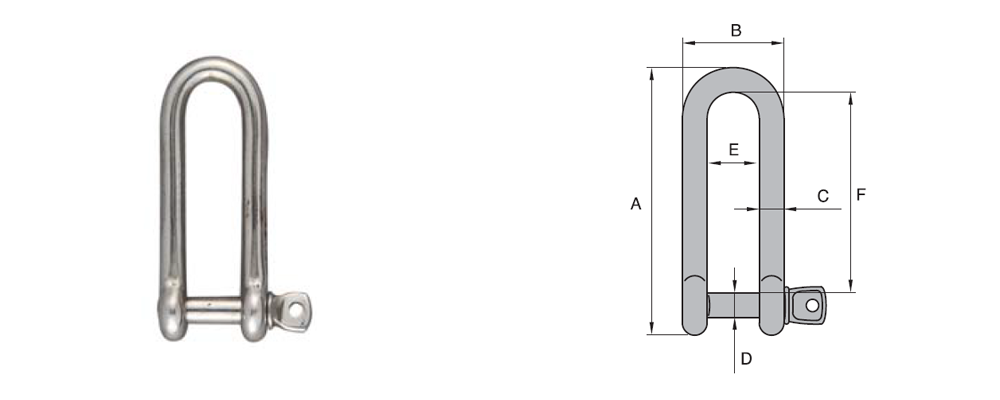

◆　롱 SC샤클

◎ 재 질 : 스테인리스강
◎ 하중의 사용범위는 샤클고리 부부에만 사용할 것
◎ 사용하중 초과사용금지 / 개조, 변형 시 사용금지
◎ 제품제원표를 참조하여 충격량과 작업조건에 맞게 제품을 선택하시기 바랍니다.


Size (mm) A B C D E F
8[LONG] 85 32 7.5 8 17.5 65.5
3/8[LARGE] 64.5 50 9.5 9.5 31 40
