와이어로프 부품 - 도르래 (WIRE BLOCK)


《 WIRE BLOCK - 샤클타입 규격 및 용도》

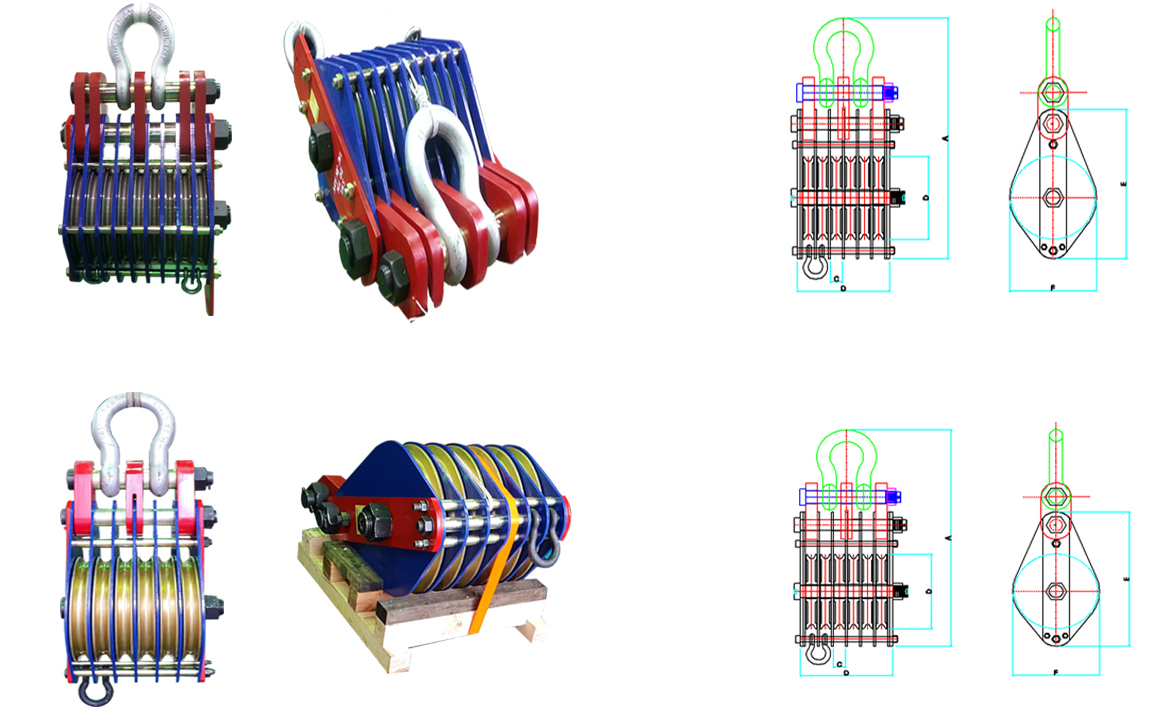

◆ WIRE BLOCK - 샤클타입


◎ 사용 용도 : 화력발전소현장.조선소.제철소.조경.석재.산업전반에 사용

◎ Dia.of ROPE : 16mm~25mm 사용

◎ 시험 하중 : 사용하중 × 2, 파단하중 = 사용하중 × 5

◎ 표면 처리 : 도장(Spray painted)

고객의 요구가 있을 경우에는 proof load test 검사 / 성적서 발급을 공급할수 있다.

고객의 요구에 따라서 규격외 사이즈도 주문 공급할수 있다.




제품코드

제품명

사용하중
(ton)
치수(mm)

무게
(kg)
A B C D E F
TJWBST-001 SHACKLE TYPE 2W 20 700 250 45 142 260 480 112
TJWBST-002 SHACKLE TYPE 3W 25 750 250 54 225 270 530 100
TJWBST-003 SHACKLE TYPE 4W 40 825 300 54 290 320 611 186
TJWBST-004 SHACKLE TYPE 6W 55 926 300 60 467 320 641 267
TJWBST-005 SHACKLE TYPE 6W 75 1252 500 72 556 520 900 932
TJWBST-006 SHACKLE TYPE 6W 120 1528 600 73.5 641 620 1004 1018
TJWBST-007 SHACKLE TYPE 7W 100 1470 500 735 641 530 900 1430
TJWBST-008 SHACKLE TYPE 9W 150 1945 610 74.5 980 1080 760 3042


◆ WIRE BLOCK MANUAL


- 일반사항

1. BLOCK은 안전사용하중 보다 높은 하중에서 사용해서는 안된다.
2. BLOCK은 안전 점검 및 유지보수 절차를 따라야 가장 경제적이며, 안전합니다
3. BLOCK은 그리스닛블이 조립되어 있으며,그리스가 충전되어 사용수명이 길고 회전작동이쉽다.
4. BLOCK은 반드시 와이어로프의 사이즈에 맞는 것을 사용하여야 한다.
5. BLOCK은 정격하중 이상을 사용시 활차의 수명은 급격히 떨어집니다.
6. BLOCK은 수명이 다하거나 손상된 활차의 사용은 안전사고가 발생할수 있습니다.
7. BLOCK은 적어도 6개월 이내의 주기로 변형,마모,결함등의 검사를 실시하여야한다.
8. 변형또는 마모량이 사용전 치수보다 5%를 초과하는 제품은 즉시 신설 교체해야한다.

- 주의사항

◎ 사용전

1. 개인보호장구를 착용하여야하며, 작업장소는 항상 신호수가 있어야한다.
2. 작업전에는 주변의 위험요소를 제거하여 작업자의 안전을 확보하여야한다.
3. 사용전 그리스(내열), 볼트체결,안전핀,회전상태 유무를 확인후 사용한다.
4. 제품의 규격이나 사용조건 및 사용방법등을 확인하며,규격제품을 적합한 방법으로 사용하여야한다.
5. 제품에 유해한 결함이나 마모,변형여부 등을 검사하여,안전이 확보된 제품만을 사용하여야한다.


◎ 사용중

1. 과중및 잘못된 사용으로 인하여 상해를 입을수 있다.
2. 사용중에는 반드시 위험반경 밖에 위치하여야한다(낙하물상해요소)
3. 제품의 측면에 하중이나 충격을 가하면 제품의 변형,파괴등을 유발할수 잇다.
4. 용접,열처리,구부림 등의 방법으로 수리,개조,재가공 또는 변형하여 제품을 사용해서는 안된다.


◎ 사용후

1.제품에 이상이 발견된 경우에는 제품에 가해지는 하중,사용환경,오용여부 등을 확인한다.
2.제품을 사용한 후에는 제품의 변형,마모,결함 등을 검사하고,이상의 발견시에는 즉시 폐기한다.
